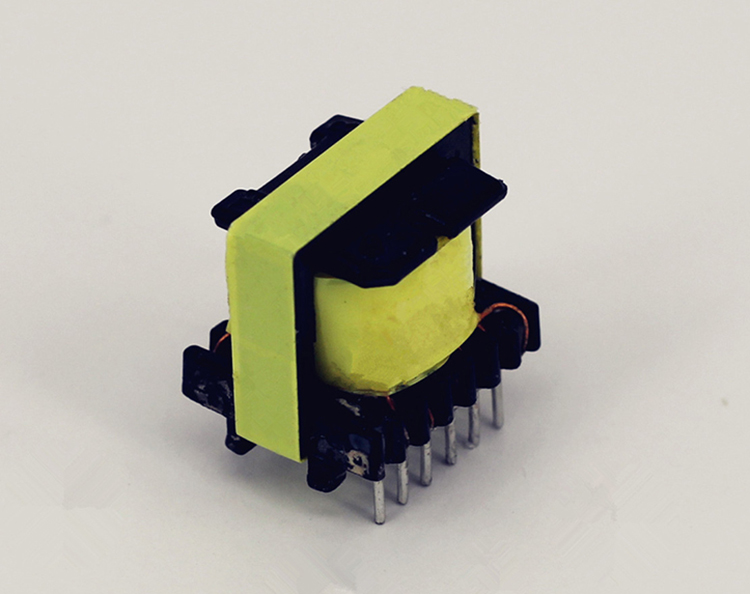

Высокочастотный дизайн трансформатора

При проектировании высокочастотного трансформатора индуктивность утечки и распределенная емкость трансформатора должны быть сведены к минимуму, поскольку высокочастотный трансформатор в источнике питания переключает высокочастотный импульсный квадратный сигнал. Во время переходного процесса передачи индуктивность утечки и распределенная емкость вызовут ток всплеска и пиковое напряжение, а также верхние колебания, что приведет к увеличению потерь. Обычно индуктивность утечки трансформатора контролируется как от 1% до 3% от первичной индуктивности.

Индуктивность утечки первичной катушки--индуктивность утечки трансформатора вызвана неполной связкой магнитного потока между первичной катушкой и вторичной катушкой, между слоями и между поворотами.

Распределенная емкость ---- емкость, образованная между поворотами обмоток трансформатора, между верхним и нижним слоями одного и того же обмотки, между различными обмотками и между обмоткой и экранирующим слоем называется распределенной емкостью.

Первичная обмотка-первичная обмотка должна быть помещена в внутренний слой, так что длина провода, используемой на каждом повороте первичной обмотки трансформатора, может быть как можно более короткой, тем самым сводя к минимуму проволоку, используемую во всей обмотке, что эффективно снижает распределенную емкость самого первичной обмотки.

Вторичная обмотка: после того, как первичная обмотка намотана, добавьте (от 3 до 5) слои изоляционной прокладки, прежде чем обмотать вторичную обмотку. Это может снизить емкость распределенного конденсатора между первичной обмоткой и вторичной обмоткой, а также увеличить силу изоляции между первичной и вторичной обмоткой, что отвечает требованиям изоляции выдерживаемого напряжения.

Обмотка смещения--независимо от того, связана ли обмотка смещения между первичным и вторичным или на самом внешнем слое, связана с тем, основана ли регулировка питания переключения на вторичное напряжение или первичное напряжение.
