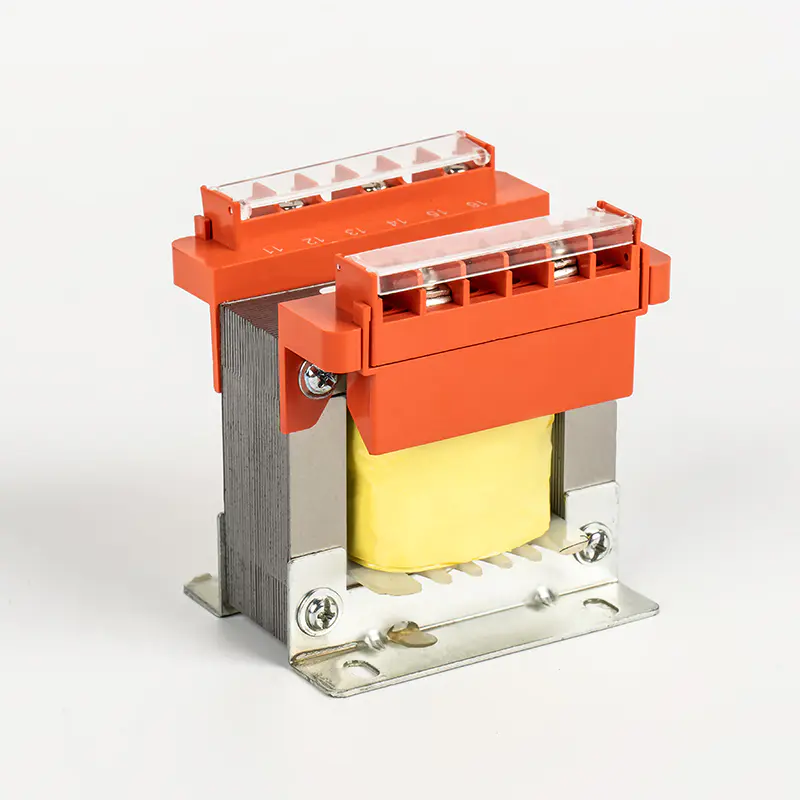

Как проверить трансформатор мультиметром: полное пошаговое руководство

Предположим, вы только что вытащили трансформатор из севшего блока питания или проверяете партию деталей, пришедшую от поставщика. Самый быстрый способ узнать, пригоден ли прибор к использованию, — это воспользоваться цифровым мультиметром. Вам не понадобится осциллограф или тестер компонентов; несколько проверок сопротивления и одно испытание напряжения питания выявят большинство вышедших из строя устройств.

Вот краткий ответ перед подробностями. Измерьте сопротивление первичной обмотки постоянному току, измерьте сопротивление каждой вторичной обмотки, убедитесь, что ни одна обмотка не имеет непрерывности с сердечником или с другой обмоткой, а затем, если все проверки пройдены, подайте на трансформатор номинальное первичное напряжение и проверьте вторичное напряжение по паспортной табличке. В разделах ниже по порядку объясняется каждый шаг, какие показания следует ожидать и что на практике означает ненормальное показание.

Перед началом: безопасность и настройки мультиметра

Тестирование трансформатора без питания — одна из самых безопасных работ в электронике, но как только вы подаете питание, он становится работающим устройством. Всегда отключайте трансформатор от цепи перед измерением сопротивления. Если агрегат недавно работал, дайте ему остыть, а если в цепи имеются конденсаторы большой емкости, дайте им время разрядиться.

Все, что вам нужно, — это базовый цифровой мультиметр с автоматическим диапазоном. Вы будете использовать два режима: режим сопротивления, отмеченный символом Ома, и режим переменного напряжения, отмеченный буквой V и волнистой линией. На измерителе с ручным диапазоном измерения начните с самого высокого диапазона сопротивления и постепенно снижайте его, пока показания дисплея не стабилизируются. Используйте звуковой сигнал непрерывности для быстрой проверки, но не доверяйте ему одному; частично закороченная обмотка еще может гудеть.

Что означают OL и 0,0 Ом

На большинстве счетчиков OL означает, что сопротивление выше выбранного диапазона, что фактически является разомкнутой цепью. 0,0 Ом означает практически нулевое сопротивление. При тестировании трансформатора перемыкание является хорошим результатом между двумя изолированными обмотками, но явным сигналом об отказе в одной обмотке.

Шаг 1: Визуальный осмотр

Прежде чем прикасаться к щупам, внимательно осмотрите трансформатор. Следы поджогов, потемневший лак, треснувшая шпулька, вздутая изоляция, оплавленные клеммные провода и ослабленные контакты — все это причины немедленно отказаться от устройства. Трансформатор, пахнущий горелым лаком, почти наверняка перегрелся, а внутренние шорты часто оставляют слабый запах паленого.

Проверьте также паспортную табличку. Он сообщает вам номинальное первичное напряжение, вторичное напряжение, номинальную мощность ВА и частоту, которые вам понадобятся позже, чтобы оценить правильность показаний напряжения. Если этикетка отсутствует, считайте трансформатор неопознанным и будьте очень осторожны при подаче на него питания.

Шаг 2. Измерьте сопротивление первичной обмотки.

Установите мультиметр в режим сопротивления и поместите щупы на две первичные клеммы. Для небольшого сетевого трансформатора в диапазоне 5–50 ВА сопротивление исправной первичной обмотки обычно составляет от 10 до 300 Ом. Точная цифра зависит от сечения провода, количества витков и материала жилы, поэтому само число менее важно, чем то, является ли оно стабильным и отличным от нуля.

Следует помнить, что более крупные трансформаторы имеют более низкое первичное сопротивление. Трансформатор на 5 ВА может показывать сопротивление около 150 Ом, а блок на 500 ВА — ниже 3 Ом. Не сравнивайте две разные модели и не паникуйте; сравните показания с тем же номером детали или со спецификацией производителя.

Если на дисплее отображается OL, первичная обмотка открыта и трансформатор не может работать. Если он показывает 0,0 Ом, сначала отделите наконечники щупа и повторите измерение; касание выводов является частой причиной ложного короткого замыкания. Подлинное значение 0,0 указывает на короткое замыкание первичной обмотки.

Шаг 3. Измерьте сопротивление вторичной обмотки.

Повторите проверку сопротивления на клеммах вторичной обмотки. Во вторичных обмотках используется меньше витков более толстого провода, поэтому их сопротивление намного ниже, обычно от 0,1 до 20 Ом. Низковольтная сильноточная обмотка, например вторичная обмотка на 12 В, может показывать сопротивление менее 1 Ом.

Стабильные показания – хороший знак. Если значение мерцает или смещается, возможно, внутреннее соединение нарушено. Показание OL означает, что вторичная обмотка открыта, а значение 0,0 указывает на закороченную обмотку. Чтобы подтвердить очень низкие показания, используйте относительный режим измерителя, чтобы вычесть сопротивление измерительного провода.

Шаг 4. Проверьте изоляцию между обмотками и землей.

Пока измеритель находится в режиме сопротивления, поместите один щуп на первичную клемму, а другой — на вторичную клемму. Исправный трансформатор читает OL или, по крайней мере, несколько МОм между первичной и вторичной обмотками. Повторите испытание между каждой обмоткой и металлическим сердечником, а также между каждой обмоткой и любыми монтажными болтами или открытыми металлическими кронштейнами.

Низкое значение здесь означает, что изоляция нарушена, что может привести к попаданию сетевого напряжения на вторичную обмотку и на сам сердечник. Несколько МОм являются приемлемым первым испытанием, но для тщательной проверки используйте мегомметр, который подает испытательное напряжение 500 В или 1000 В. Этот тест чаще всего пропускают, и именно он защищает людей от опасности поражения электрическим током в дальнейшем.

Шаг 5: Проверка напряжения питания

Подавать питание следует только после прохождения испытаний на сопротивление и изоляцию. Подключите первичную обмотку к номинальному сетевому напряжению через вилку с предохранителем или защищенный стендовый источник питания, затем установите мультиметр на напряжение переменного тока и измерьте напряжение на клеммах вторичной обмотки. Трансформатор с напряжения 230 В на 12 В должен выдавать примерно 12 В переменного тока; Блок с напряжением 115–24 В должен производить примерно 24 В переменного тока.

Вторичное показание в пределах 5–10 % от значения, указанного на паспортной табличке, является приемлемым без нагрузки. Если напряжение сильно отличается, возможно, трансформатор имеет закороченные витки, что снижает эффективный коэффициент трансформации, или он может быть намотан на другое входное напряжение. Дайте устройству поработать без нагрузки пять-десять минут и проверьте температуру корпуса; слегка теплая поверхность – это нормально, но быстрый нагрев или громкое жужжание сердечника указывают на неисправность.

Как интерпретировать показания

В таблице ниже приведены ожидаемые результаты для каждого теста. Конструкция трансформаторов сильно различается, поэтому воспринимайте значения как диагностическое руководство, а не как универсальную спецификацию.

Распространенные неисправности и как они выглядят

Большинство неисправностей трансформаторов оставляют следы, которые можно обнаружить при помощи мультиметра. Распределение ниже отражает типичные закономерности отказов небольших силовых трансформаторов, эксплуатируемых на местах.

Перегрев является наиболее распространенной основной причиной, поскольку тепло воздействует на эмалированную изоляцию магнитного провода. Перегрузка и короткое замыкание витков часто возникают из-за применения, а не из-за неисправного компонента. Когда обмотка открыта или изоляция повреждена, ремонт редко бывает экономичным; замена трансформатора обычно является правильным решением.

Часто задаваемые вопросы

Можно ли проверить трансформатор, не вынимая его из схемы?

Для получения достоверных показаний сопротивления отсоедините хотя бы одну клемму проверяемой обмотки. Такие компоненты, как выпрямители, реле и конденсаторы, создают параллельные пути, которые искажают результаты измерений. Проверка напряжения питания может быть проведена на месте, но отключите нагрузку, если вы хотите получить истинные показания на холостом ходу.

Почему обе обмотки показывают очень низкое сопротивление?

Исправный трансформатор, естественно, имеет низкое сопротивление обмотки, поэтому низкое значение само по себе не является повреждением. Сравните показания с ожидаемым диапазоном: около 10–300 Ом для небольшой первичной сети и 0,1–20 Ом для вторичной. Также убедитесь, что кончики датчиков не касаются друг друга во время теста.

Может ли трансформатор пройти эти испытания и остаться неисправным?

Да. Прерывистый разрыв может разомкнуться только тогда, когда обмотка нагревается, а короткое замыкание между соседними витками может не изменить сопротивление постоянного тока настолько, чтобы это можно было заметить. В обоих случаях трансформатор может пройти холодные стендовые испытания, но выйти из строя под нагрузкой. Если вы подозреваете это, запустите его под резистивной нагрузкой и наблюдайте за напряжением вторичной обмотки и температурой корпуса с течением времени.

Какое сопротивление должно быть у трансформатора?

Единой ценности не существует. Работоспособный диапазон зависит от номинальной мощности ВА, размера сердечника, материала и напряжения питания. Для справки: небольшие сетевые трансформаторы обычно показывают сопротивление 10–300 Ом на первичной обмотке и 0,1–20 Ом на вторичной обмотке. Окончательным эталоном является отчет о заводских испытаниях производителя.

Безопасно ли проверять трансформатор под напряжением?

Будет безопасно, если вы будете следовать последовательности, описанной в этой статье: запустите без питания, проверьте каждую обмотку и изоляционный путь и только затем подайте питание на первичную обмотку через защищенный предохранитель с предохранителем. Никогда не прикасайтесь к клеммам, пока трансформатор находится под напряжением.

Заключительные мысли

Мультиметр не расскажет вам всего о трансформаторе, но он выявляет наиболее важные неисправности: обрывы обмоток, закороченные обмотки, плохую изоляцию и неправильное выходное напряжение. Пройдите все этапы по порядку – визуальный осмотр, сопротивление обмотки, изоляция, затем проверка напряжения питания – и вы быстро отличите хороший блок от плохого.

Если вы имеете дело с серийным производством или индивидуальным дизайном, запросите у производителя данные заводских испытаний. Поставщик с документированными процессами обеспечения качества, такими как компания, стоящая за этим сайтом , поделится значениями сопротивления обмотки, коэффициентом трансформации и результатами высокого напряжения, чтобы ваша входная проверка имела реальные характеристики для сравнения.
