Полное руководство по трансформатору: типы, номиналы и применение

Ан электрический трансформатор Статическое электромагнитное устройство, передающее электрическую энергию между цепями посредством электромагнитной индукции. Его номинал, выраженный в вольт-амперах (ВА) или киловольт-амперах (кВА), указывает максимальную нагрузку, которую он может выдерживать непрерывно без перегрева. Понимание номиналов трансформаторов, их типов и того, какой из них подходит для вашего применения, необходимо для безопасного и эффективного проектирования энергосистемы.

Как оценивается трансформатор?

Трансформаторы рассчитаны на вольт-амперы (ВА) или киловольт-амперы (кВА) , а не ватты, поскольку номинал должен учитывать как резистивную, так и реактивную нагрузку, независимо от коэффициента мощности. Номинал отражает произведение номинального напряжения трансформатора и номинального тока на первичной или вторичной стороне.

Ключевые параметры на паспортной табличке трансформатора включают:

• номинал кВА – Общая полная мощность (например, 50 кВА, 500 кВА)
• Первичное и вторичное напряжение – Уровни входного и выходного напряжения (например, 11 000 В/400 В)
• Частота – Обычно 50 Гц или 60 Гц
• Импеданс (%Z) – Влияет на ток короткого замыкания; общие значения варьируются от 4% до 6%
• Класс охлаждения – ОНАН (масло природное воздушное природное), ОНАФ, ОФАФ и т.д. для крупных агрегатов; AN или AA для сухого типа
• Класс изоляции – Температурный класс, например, класс B (130 °C), класс F (155 °C) или класс H (180 °C).

Например, Трансформатор 100 кВА на 400В вторичная обмотка может выдавать максимальный ток 144,3 А (100 000 ÷ 400 × √3 для трехфазного тока). Постоянное превышение этого значения приводит к ухудшению изоляции и возможному выходу из строя.

Повышающие и понижающие трансформаторы

Самая фундаментальная классификация электрических трансформаторов связана с направлением преобразования напряжения.

Повышающий трансформатор

Повышающий трансформатор повышает напряжение от первичной обмотки к вторичной. Вторичная обмотка имеет больше витков, чем первичная. Например, генератор мощностью 11 кВ может питать повышающий трансформатор до выходного напряжения 400 кВ для передачи на большие расстояния, что снижает ток и, следовательно, резистивные потери (P = I²R) более чем в 1000 раз. На электростанциях повсеместно на выходном каскаде используются повышающие трансформаторы.

Понижающий трансформатор

Понижающий трансформатор снижает напряжение для безопасного потребления конечным пользователем. Распределительные подстанции понижают напряжение с 33 кВ или 11 кВ до 400 В/230 В для снабжения жилых и коммерческих помещений. Понижающие устройства меньшего размера (например, от 240 до 12 В) питают низковольтное освещение, дверные звонки и системы управления HVAC.

Оба типа следуют одному и тому же принципу соотношения витков: V₁/V₂ = N₁/N₂, где V — напряжение, а N — количество витков обмотки.

Различные типы трансформаторов и их применение

Трансформаторы разрабатываются во многих формах, каждая из которых оптимизирована для конкретных требований к производительности, условий окружающей среды и уровней мощности. Ниже приведены наиболее важные типы.

Силовой трансформатор

Силовые трансформаторы работают в сетях электропередачи при напряжение выше 33 кВ и номиналы обычно от 100 МВА до более 1000 МВА. Они предназначены для практически непрерывной работы с полной нагрузкой и отдают предпочтение низким потерям над всеми другими факторами. Масляное охлаждение (ONAN/ONAF) входит в стандартную комплектацию. Их эффективность обычно превышает 99% , что делает улучшение даже на 0,1% значительным в масштабе сетки.

Компания Ningbo Chuangbiao Electronic Technology Co., Ltd. применяет технологию низкочастотных трансформаторов в инфраструктуре энергосистемы, обеспечивая эффективную передачу энергии и снижая потери в линиях, гарантируя стабильную работу сети.

Распределительный трансформатор

Распределительные трансформаторы понижают напряжение со среднего напряжения (обычно 11 кВ или 33 кВ) до низкого напряжения (400 В/230 В) в точке поставки. Они работают при переменных нагрузках и имеют номинал от от 25 кВА до 2500 кВА . Распространены варианты как масляного, так и сухого типа (литая смола), при этом сухой тип предпочтителен в помещении из-за пожарной безопасности.

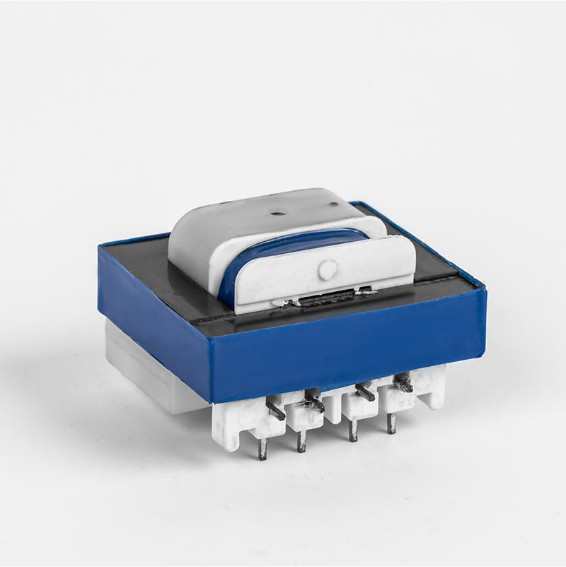

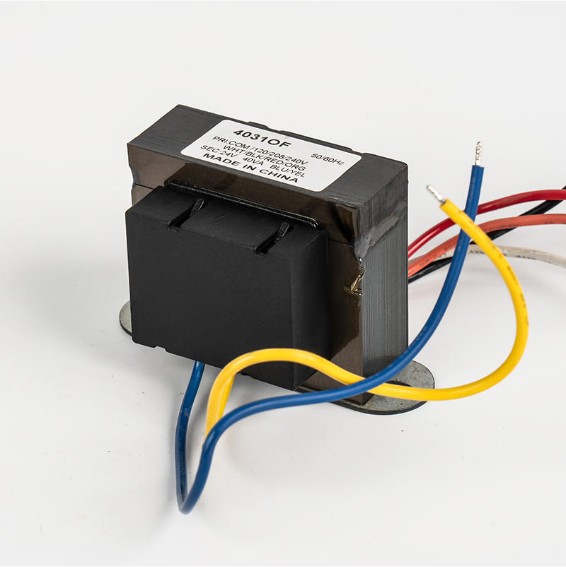

Трансформатор кондиционера

Ан air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive компрессоры, двигатели вентиляторов и панели управления . В сплит-системе кондиционера трансформаторы платы управления обычно выдают напряжение 24 В переменного тока для цепей термостата. В более крупных коммерческих установках HVAC для управления питанием могут использоваться трансформаторы мощностью 40–150 ВА.

В кондиционерах инверторного типа трансформатор работает в составе цепи преобразования AC-DC-AC. Эффективная конструкция трансформатора напрямую влияет на энергетический рейтинг устройства (EER/COP). Низкочастотные трансформаторы Chuangbiao выполняют именно эту роль в холодильном оборудовании — преобразуют переменный ток в постоянный, подходящий для привода компрессоров и двигателей вентиляторов, обеспечивая эффективное охлаждение или обогрев.

Изолирующий трансформатор

Ан isolation transformer has a Коэффициент поворотов 1:1 — его основное назначение — не преобразование напряжения, а гальваническая развязка между цепями. Это разрывает контуры заземления, подавляет синфазный шум и обеспечивает безопасность персонала в таких средах, как больницы, лаборатории и центры обработки данных.

Ключевые характеристики, на которые следует обратить внимание:

• Напряжение изоляции : Обычно от 1500 В до 4000 В между обмотками.
• Ток утечки : Устройства медицинского класса должны поддерживать ток утечки ниже 500 мкА (IEC 60601).
• Экранированные обмотки : Экранирование Фарадея еще больше снижает емкостную связь в чувствительной электронике.

В промышленной автоматизации изолирующие трансформаторы защищают ПЛК и датчики от высоковольтных переходных процессов в линии электропередачи.

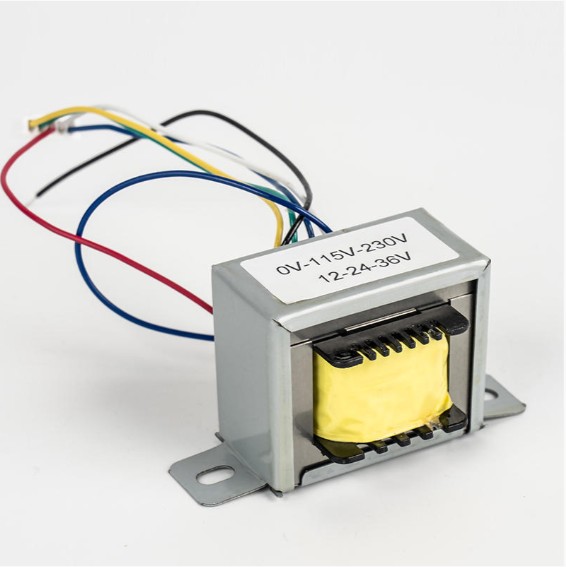

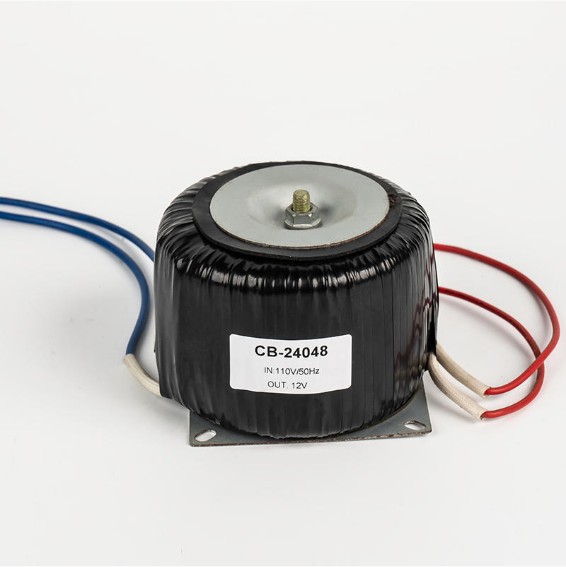

Тороидальный трансформатор

Тороидальный трансформатор использует магнитный сердечник в форме пончика (тороидальный), а не обычный ламинированный блок EI. Непрерывный путь сердечника устраняет воздушные зазоры, обеспечивая:

• КПД до 95–98 % по сравнению с ~85–90% для сопоставимых конструкций с ядром EI.
• Низкие электромагнитные помехи (EMI) – рассеянное магнитное поле обычно в 8–10 раз меньше, чем у трансформаторов с EI-сердечником.
• Компактный и легкий – до 50% меньше и легче, чем эквивалентные конструкции EI
• Низкие потери холостого хода и слышимый шум

Тороидальные трансформаторы широко используются в аудиооборудовании, медицинских инструментах, промышленных панелях управления и источниках питания премиум-класса, где пространство и электромагнитные помехи являются критическими ограничениями. Их основным ограничением является более высокая стоимость в расчете на ВА по сравнению с традиционными ламинатными конструкциями, а также чувствительность к смещению постоянного тока, вызывающему насыщение сердечника.

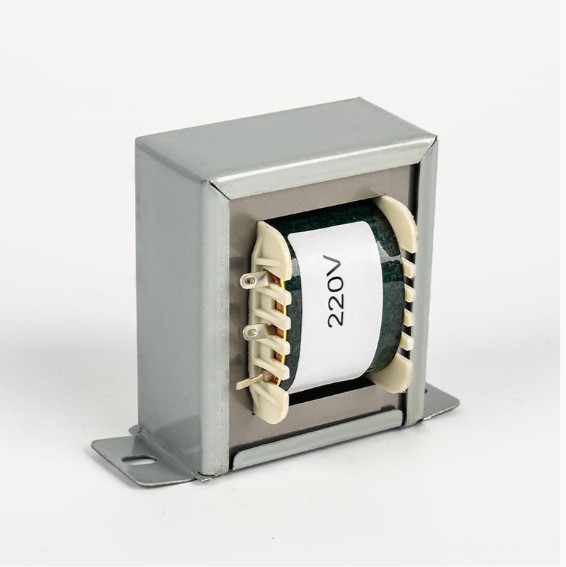

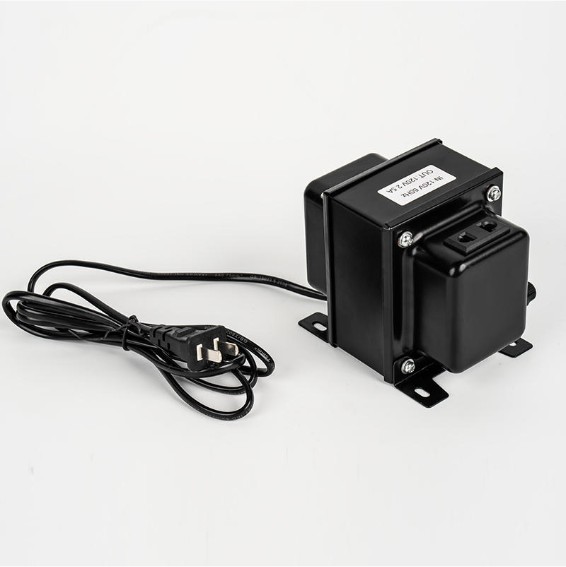

Автотрансформатор

Ан auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it компактнее и дешевле — полезно, когда требуется умеренная регулировка напряжения, например, преобразование 220 В в 110 В или плавный пуск двигателя. Однако он не обеспечивает гальванической развязки, что делает его непригодным там, где требуется защитная изоляция.

Измерительный трансформатор (CT и PT)

Трансформаторы тока (CT) и трансформаторы потенциала/напряжения (PT/VT) используются для измерение и защита , а не подача энергии. Трансформатор с номиналом 1000:5 А снижает ток для безопасного измерения. PT с номиналом 11 000:110 В позволяет вольтметрам и реле работать на стандартных уровнях прибора. Классы точности варьируются от 0,1 до 3 для учета и 5П или 10П для защиты.

Типы трансформаторов: краткий обзор

Низкочастотные трансформаторы в промышленности и новой энергетике

Низкочастотные трансформаторы (работающие с частотой сети 50 или 60 Гц) остаются основой промышленных энергосистем благодаря своей надежности, высокой эффективности и способности надежно обрабатывать большие уровни мощности. В отличие от высокочастотных импульсных трансформаторов, низкочастотные конструкции по своей природе более долговечны и лучше подходят для суровых условий эксплуатации.

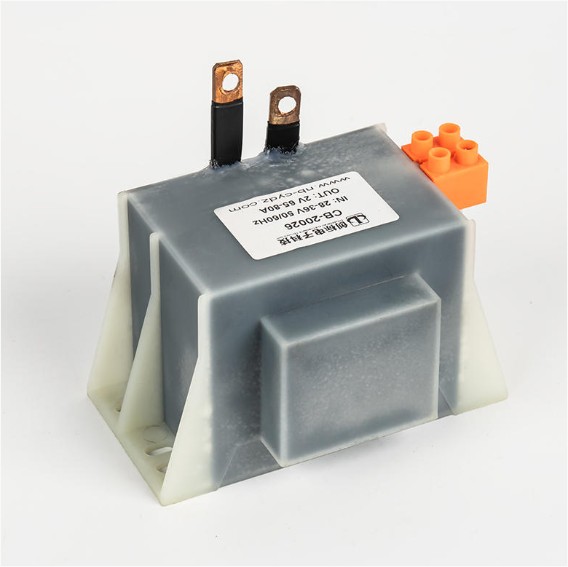

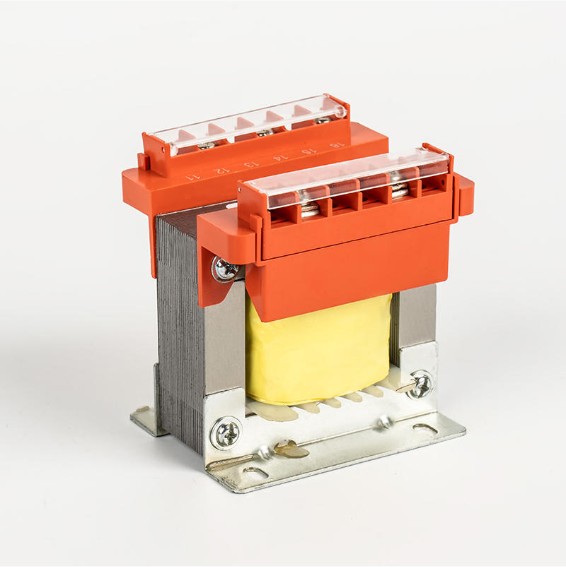

Промышленный контроль и автоматизация

В системах промышленной автоматизации низкочастотные трансформаторы служат основными компонентами управления мощностью, осуществляя преобразование переменного тока в постоянный и приводя в движение двигатели и исполнительные механизмы. У электросварщиков они обеспечивают стабильное сварочное напряжение и ток — критично для стабильного качества сварки. Регуляторы и стабилизаторы напряжения также зависят от низкочастотных трансформаторов, обеспечивающих жесткие допуски на выходную мощность при меняющихся нагрузках.

Фотоэлектрические инверторы и накопители энергии

По мере глобального масштабирования возобновляемой энергетики низкочастотные трансформаторы стали незаменимыми в фотоэлектрических (PV) инверторах. В сетевая фотоэлектрическая система Трансформатор преобразует постоянный ток от солнечных панелей в переменный ток, совместимый с сетью, повышая напряжение до уровня сети, обеспечивая при этом необходимую гальваническую развязку — нормативное требование во многих странах. Типичные фотоэлектрические инверторные трансформаторы работают с КПД 97–98,5%.

В аккумуляторных системах хранения энергии (BESS) трансформаторы обрабатывают двунаправленный поток мощности — заряжают батарею от сети (переменный ток к постоянному току) и разряжают обратно в сеть или нагрузки (от постоянного тока к переменному). Их надежность в этой циклической роли напрямую определяет время безотказной работы системы и эффективность туда и обратно.

Компания Ningbo Chuangbiao Electronic Technology Co., Ltd. разрабатывает низкочастотные трансформаторы, точно оптимизированные для этих новых энергетических применений, сочетающие в себе высокую эффективность с термической стабильностью, необходимой для непрерывной работы в фотоэлектрических системах и хранилищах.

Освещение и бытовая техника

Низкочастотные трансформаторы в осветительных устройствах регулируют напряжение для контроля яркости и постоянства цвета. В бытовой технике они обеспечивают стабильное питание, несмотря на колебания напряжения в сети, защищая чувствительную электронику от провалов или скачков напряжения, которые могут сократить срок службы оборудования или вызвать сбои в работе.

Как выбрать правильный трансформатор для вашего применения

Выбор неправильного типа или номинала трансформатора приводит к перегреву, преждевременному выходу из строя или угрозе безопасности. Учитывайте эти факторы:

1. Тип нагрузки и коэффициент мощности – Индуктивные нагрузки (двигатели, сварочные аппараты) имеют меньшие коэффициенты мощности; соответственно определите размер кВА, обычно добавляя маржу 20–25%.
2. Требования к напряжению – Подтвердите входное (первичное) и выходное (вторичное) напряжения, а также необходимость повышения или понижения.
3. Требование изоляции – Если гальваническая развязка необходима для обеспечения безопасности или подавления помех, используйте изолирующий или стандартный двухобмоточный трансформатор, а не автотрансформатор.
4. Физические ограничения – Там, где пространство и электромагнитные помехи имеют решающее значение (например, аудиоусилители, медицинские устройства), выбирайте тороидальные конструкции.
5. Окружающая среда – Внутренние сухие типа (литая смола) для закрытых помещений; с масляным охлаждением для наружных подстанций или установок большой мощности.
6. Эффективность и эксплуатационные расходы – Для трансформаторов, работающих круглосуточно и без выходных, Повышение эффективности на 1% на блоке мощностью 100 кВА экономится примерно 876 кВтч в год, что существенно за 20-летний срок службы актива.

Всегда проверяйте соответствие применимым стандартам: IEC 60076 (силовые трансформаторы), IEC 61558 (защитные трансформаторы) или серии IEEE C57 для приложений в Северной Америке.
