Как работают трансформаторы: типы, структура, применение и ограничения

Что такое Трансформеры ?

Трансформатор — это электрическое устройство, которое передает энергию между двумя или более цепями посредством электромагнитной индукции, позволяя преобразование напряжения, регулирование тока и электрическая изоляция без какого-либо прямого электрического подключения. По своей сути трансформатор состоит из двух или более катушек провода (обмоток), намотанных на общий магнитный сердечник. Когда переменный ток протекает через первичную обмотку, он генерирует изменяющееся магнитное поле, которое индуцирует напряжение во вторичной обмотке — это и есть закон электромагнитной индукции Фарадея в действии.

Трансформаторы в целом подразделяются по рабочей частоте на два основных типа: низкочастотные трансформаторы (обычно работает при частоте 50–60 Гц) и высокочастотные трансформаторы (работает в диапазоне от нескольких кГц до нескольких МГц). Оба типа незаменимы в энергосистемах, промышленном оборудовании, бытовой электронике и инфраструктуре возобновляемых источников энергии.

Исторический контекст: как трансформаторы пришли к власти в мире

Трансформатор был впервые продемонстрирован в 1831 году Майклом Фарадеем, открывшим электромагнитную индукцию. Практичный трансформатор, каким мы его знаем сегодня, был разработан в 1880-х годах инженерами, в том числе Люсьеном Голардом, Джоном Диксоном Гиббсом, Уильямом Стэнли-младшим и командой Westinghouse. «Война токов» между системой постоянного тока Эдисона и системой переменного тока Теслы/Вестингауза была решительно выиграна переменным током — главным образом потому, что трансформаторы могли повышать напряжение для передачи на большие расстояния, а затем снижать его для безопасного домашнего использования, чего технология постоянного тока в то время не могла эффективно достичь.

К началу 20 века трансформаторы составили основу электрических сетей по всему миру. Сегодня от крошечных трансформаторов с ферритовым сердечником внутри зарядного устройства для смартфона до огромных Блоки мощностью 1000 МВА на подстанциях национальной сети трансформаторная технология лежит в основе практически всей современной электроинфраструктуры.

Основы трансформатора: напряжение, коэффициент трансформации и эффективность

Основная работа трансформатора определяется коэффициентом трансформации — отношением числа витков в первичной обмотке (N₁) к вторичной обмотке (N₂):

• Повышающий трансформатор : N₂ > N₁ → Вторичное напряжение выше первичного напряжения (например, выходное напряжение электростанции увеличено до 400 кВ для передачи на большие расстояния)

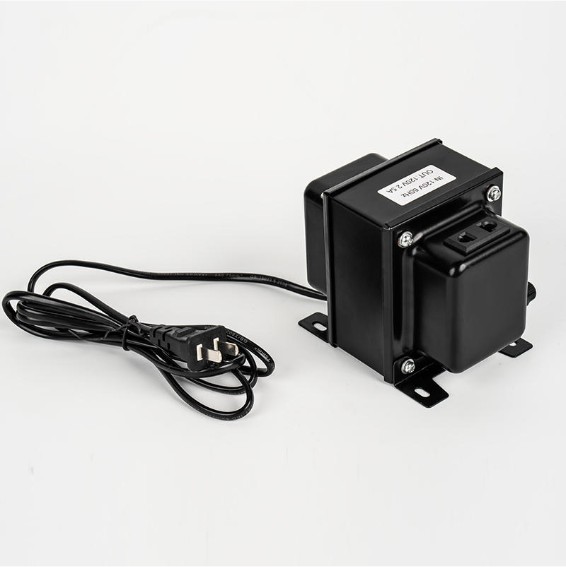

• Понижающий трансформатор : N₂ < N₁ → Вторичное напряжение ниже первичного напряжения (например, распределительное напряжение 11 кВ понижено до 230 В для домов)
• Изолирующий трансформатор : N₁ = N₂ → одинаковое напряжение с обеих сторон, используется для электробезопасности и шумоизоляции.

Соотношение напряжений: V₁/V₂ = N₁/N₂. Следовательно, ток преобразуется обратно: I₁/I₂ = N₂/N₁. Современные силовые трансформаторы достигают эффективность 95–99,5% , что делает их одними из самых эффективных электрических машин, когда-либо созданных. Потери возникают из двух источников: потерь в меди (нагрев I²R в обмотках) и потерь в сердечнике (гистерезис и потери на вихревые токи в магнитопроводе).

Структура трансформатора: объяснение основных компонентов

Понимание того, как работает трансформатор, требует знания его ключевых конструктивных компонентов:

Магнитный сердечник

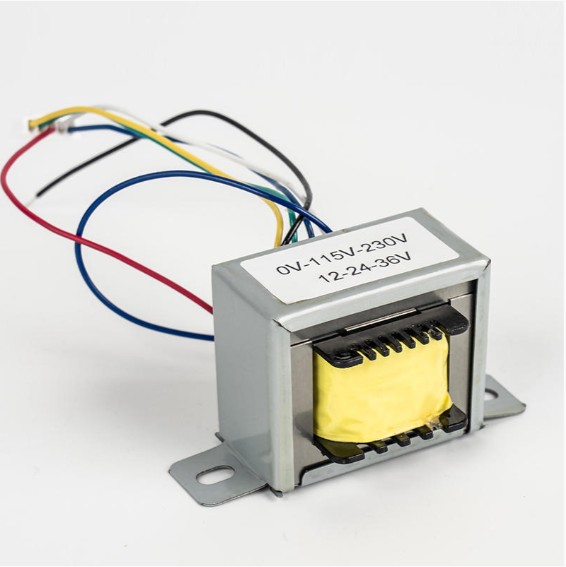

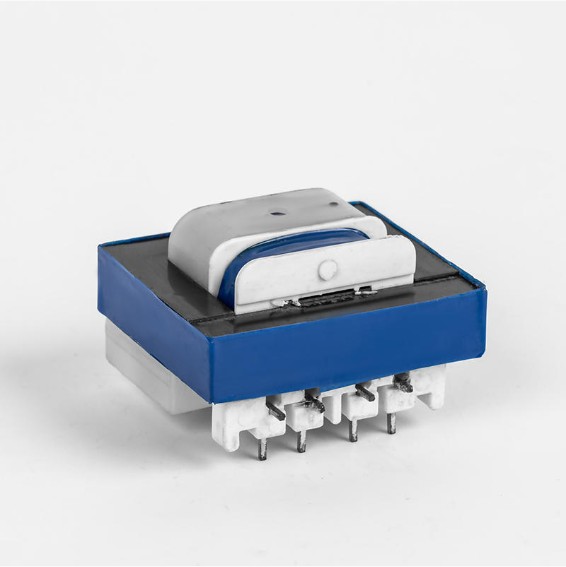

Сердечник распределяет магнитный поток между обмотками. В низкочастотных трансформаторах используются ламинированные сердечники из кремниевой стали (листы толщиной 0,25–0,5 мм) для минимизации потерь на вихревые токи при частоте 50/60 Гц. В высокочастотных трансформаторах используются ферритовые сердечники или сердечники из порошкового железа, которые имеют меньшие потери в сердечнике на частотах от кГц до МГц. Геометрия сердечника варьируется — распространенные формы включают сердечники E-I, тороидальные сердечники и сердечники U-I, каждый из которых имеет определенные преимущества в эффективности потока, простоте намотки и экранировании от электромагнитных помех.

Первичная и вторичная обмотки

Обмотки представляют собой катушки изолированного медного (или иногда алюминиевого) провода, намотанного на сердечник. Первичная обмотка получает входную мощность переменного тока; вторичная обмотка обеспечивает выходную мощность. Многообмоточные конструкции могут одновременно обеспечивать несколько выходных напряжений. Класс изоляции (A, B, F, H) определяет максимально допустимую температуру — Изоляция класса H выдерживает температуру до 180°C. , подходит для промышленных трансформаторов с высокой нагрузкой.

Системы изоляции и охлаждения

Большие силовые трансформаторы погружаются в минеральное масло или синтетическую эфирную жидкость для изоляции и отвода тепла. Трансформаторы сухого типа меньшего размера используют воздушное охлаждение или герметизацию из смолы (трансформаторы с литой смолой). В агрегатах с масляным охлаждением могут использоваться системы принудительного масляного и воздушного охлаждения (OFAF) для работы с номинальными значениями до 1000 МВА и выше .

Как работают трансформаторы: пошаговый электромагнитный процесс

1. Напряжение переменного тока подается на первичную обмотку, пропуская через нее переменный ток.
2. Этот переменный ток создает изменяющийся во времени магнитный поток в сердечнике, пропорциональный приложенному напряжению и обратно пропорциональный частоте и количеству витков (закон Фарадея: V = N × dΦ/dt).
3. Магнитный поток эффективно направляется через сердечник к вторичной обмотке.
4. Изменение потока индуцирует ЭДС (электродвижущую силу) во вторичной обмотке — выходное напряжение, определяемое соотношением витков.
5. Когда нагрузка подключена к вторичной обмотке, протекает ток, и трансформатор автоматически регулирует свой первичный ток для поддержания энергетического баланса (за вычетом потерь).

Этот процесс полностью пассивен — в обычном трансформаторе нет движущихся частей и активного переключения — именно поэтому трансформаторы часто обеспечивают исключительную надежность и длительный срок службы. 25–40 лет для исправных силовых трансформаторов.

Низкочастотный трансформатор против высокочастотного трансформатора

Различие между низкочастотными и высокочастотными трансформаторами выходит за рамки только рабочей частоты — оно влияет на материал сердечника, физический размер, профиль эффективности и пригодность применения.

Низкочастотный трансформатор: сильные стороны и варианты использования

Низкочастотные трансформаторы работают непосредственно от сети переменного тока (50 или 60 Гц) и известны своей надежность, качество электрической изоляции и способность выдерживать высокие импульсные токи. . Они являются «рабочими лошадками» в системах распределения электроэнергии, промышленной автоматизации, электросварки и возобновляемых источников энергии. Например, низкочастотный изолирующий трансформатор мощностью 100 кВА в солнечной инверторной системе не только преобразует переменный ток постоянного тока в напряжение сети, но также обеспечивает гальваническую развязку, которая защищает как инвертор, так и сеть от токов повреждения.

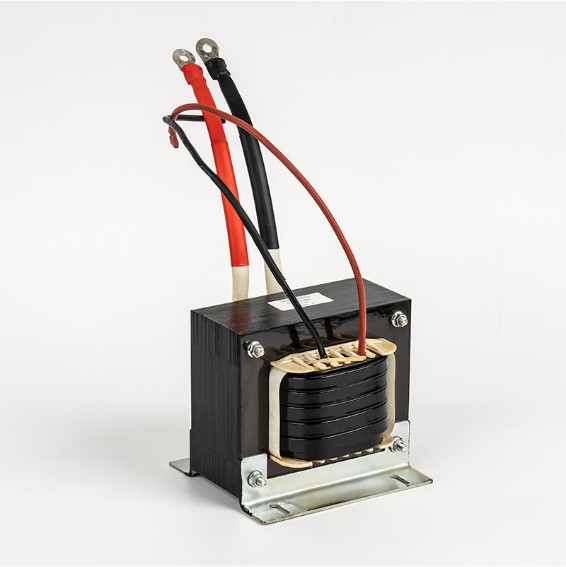

Компания Ningbo Chuangbiao Electronic Technology Co., Ltd. заработала свою репутацию в этой области. Являясь лидером в производстве низкочастотных трансформаторов, компания разрабатывает продукцию для регуляторов напряжения, электросварочных аппаратов, фотоэлектрических инверторов, систем хранения энергии, систем отопления, вентиляции и кондиционирования и бытовой техники. Трансформаторы сварочного оборудования обеспечивают стабильное сварочное напряжение и ток, критически важные для стабильного качества сварки. В фотоэлектрических инверторах их блоки преобразуют энергию постоянного тока от солнечных панелей в переменный ток, совместимый с сетью, обеспечивая при этом гальваническую развязку, требуемую большинством национальных сетевых правил. В аккумуляторных системах хранения энергии двунаправленные низкочастотные трансформаторы управляют как циклами зарядки, так и разрядки, повышая общую эффективность интеграции возобновляемых источников энергии.

Высокочастотный трансформатор: сильные стороны и варианты использования

Высокочастотные трансформаторы являются активным компонентом импульсных источников питания (SMPS), где переменный ток сети сначала выпрямляется в постоянный ток, затем переключается на высокую частоту (обычно 20–300 кГц) перед подачей в трансформатор. Работа на более высокой частоте означает, что ядро ​​может быть значительно меньше при той же номинальной мощности. А зарядное устройство для ноутбука 65 Вт использование высокочастотного преобразования умещается на ладони; эквивалентный трансформатор на 50 Гц будет размером с кирпич. Высокочастотные конструкции необходимы в телекоммуникационных источниках питания, медицинском оборудовании для визуализации, бортовых зарядных устройствах для электромобилей и драйверах светодиодов, где компактность имеет решающее значение.

Ключевые применения трансформаторов в различных отраслях промышленности

Передача и распределение электроэнергии

Электрическая энергия вырабатывается на электростанциях при напряжении обычно от 11 до 25 кВ. Повышающие трансформаторы повышают это значение до 220 кВ, 400 кВ или даже 765 кВ для передачи на большие расстояния, что значительно снижает резистивные потери (потери мощности = I²R, поэтому удвоение напряжения и уменьшение вдвое тока снижает потери на 75%). В пункте назначения понижающие трансформаторы постепенно снижают напряжение до 33 кВ, 11 кВ и, наконец, до 230/400 В для конечных потребителей.

Промышленная сварка и производство

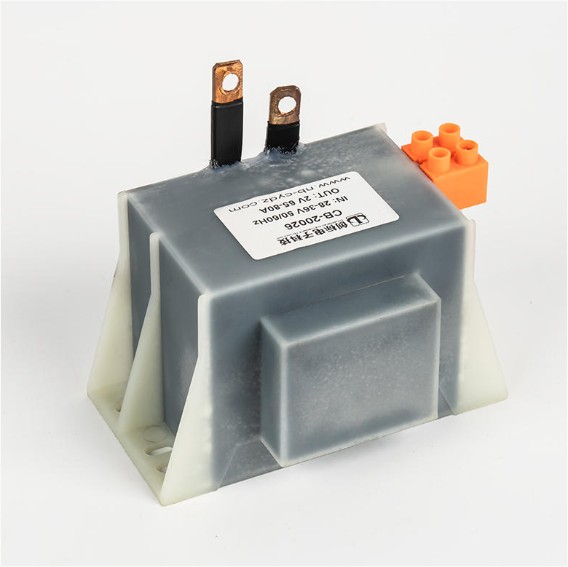

Электродуговые сварщики используют низкочастотные трансформаторы для преобразования сетевого напряжения (230 В или 400 В) в низкое напряжение (20–80 В), необходимое для сварочных дуг, при этом обеспечивая очень большие токи — обычно 100–500 А или более . Собственная индуктивность рассеяния трансформатора обеспечивает естественную токоограничивающую характеристику, которая стабилизирует сварочную дугу, что важно для стабильного качества сварки в промышленном производстве.

Возобновляемая энергия: фотоэлектрические инверторы и накопители энергии

В фотоэлектрических (PV) системах низкочастотные трансформаторы в цепочках или центральных инверторах преобразуют обработанный постоянный ток от солнечных панелей в совместимый с сетью переменный ток, обеспечивая при этом гальваническую развязку, требуемую многими сетевыми стандартами. В аккумуляторных системах хранения энергии (BESS) двунаправленные трансформаторы обрабатывают циклы зарядки (переменный ток → постоянный ток) и разрядки (постоянный ток → переменный ток). Глобальная установленная мощность солнечной энергии превысила 1,6 ТВт в 2024 году , что представляет собой огромный и растущий спрос на надежные трансформаторные технологии в этом секторе.

Бытовая техника и освещение

Трансформаторы в кондиционерах преобразуют переменный ток в постоянный для приводов компрессоров с регулируемой скоростью и двигателей вентиляторов. В системах освещения трансформаторы, в том числе электронные балласты с высокочастотными трансформаторами, регулируют напряжение и ток люминесцентных и светодиодных светильников. Низкочастотные изолирующие трансформаторы в системах отопления, вентиляции и кондиционирования воздуха и холодильных системах защищают чувствительную управляющую электронику от помех в линии электропередачи, обеспечивая стабильную и эффективную работу охлаждения или обогрева в различных условиях сети.

Недостатки и ограничения трансформатора

Несмотря на свои преимущества, трансформаторы имеют реальные ограничения, которые инженеры должны учитывать при проектировании системы:

• Работа только от переменного тока : Обычные трансформаторы работают только с переменным током. Напряжение постоянного тока не может быть преобразовано без предварительного преобразования в переменное напряжение, поэтому для систем постоянного тока требуются инверторы или преобразователи, включающие высокочастотные трансформаторы.
• Размер и вес на низкой частоте : Работа на низких частотах требует более крупных сердечников и большего количества медной обмотки. Трансформатор мощностью 10 кВА, 50 Гц может весить 50–80 кг, что непрактично в условиях ограниченного пространства или портативных устройств.
• Потери в сердечнике без нагрузки : Потери на гистерезис и вихревые токи возникают всякий раз, когда на трансформатор подается питание, даже при нулевой нагрузке. Большой распределительный трансформатор, работающий с нагрузкой 10 %, по-прежнему несет 100 % потерь на холостом ходу, что снижает эффективность в слабонагруженных сетях.
• Чувствительность к гармоническим искажениям : Нелинейные нагрузки (ЧРП, выпрямители ИБП, зарядные устройства для электромобилей) создают гармонические токи в обмотках трансформатора, вызывая дополнительный нагрев и ускоренное старение. Без конструкций с номиналом К-фактора может потребоваться стандартный трансформатор. понижена до 50–70 % паспортной мощности при тяжелых гармонических нагрузках.
• Пусковой ток при включении : При первом включении трансформаторы могут потреблять пусковые токи, в 8–12 раз превышающие номинальный ток в течение нескольких циклов, что требует правильно откалиброванных реле защиты для предотвращения ложных отключений.
• Экологические проблемы (маслонаполненные типы) : Трансформаторы, заполненные минеральным маслом, несут опасность возгорания и разлива. Это способствует растущему внедрению сухих и биоразлагаемых жидкостей на основе натуральных эфиров, особенно для внутренних, подземных и экологически чувствительных установок.

Заключение: выбор правильного трансформатора для вашего применения

Трансформаторы — как низкочастотные, так и высокочастотные — остаются незаменимыми в современных электрических системах. Правильный выбор зависит от ваших конкретных эксплуатационных требований:

• Если вам нужно высокая мощность, надежная гальваническая изоляция, устойчивость к перенапряжениям и работа напрямую от сети. — для распределения электроэнергии, промышленной сварки, солнечных инверторов, систем отопления, вентиляции и кондиционирования или хранения энергии — подходящим выбором будет низкочастотный трансформатор.
• Если вам нужно компактный размер, легкая упаковка и интеграция в импульсные схемы — для зарядных устройств для ноутбуков, телекоммуникационных устройств, медицинских устройств или бортовых зарядных устройств для электромобилей — высокочастотные трансформаторы являются оптимальным решением.

По мере развития энергетических систем, обусловленного расширением производства электроэнергии из возобновляемых источников, распределенными аккумуляторными батареями и инфраструктурой электромобилей, спрос на высокопроизводительные трансформаторы растет. Достижения в области аморфных и нанокристаллических материалов сердечника, улучшенные системы изоляции и интеллектуальный мониторинг (трансформаторы с поддержкой Интернета вещей с диагностикой нагрузки, температуры и состояния в реальном времени) поднимают эффективность и надежность на новую высоту. Понимание того, как работают трансформаторы Это не просто академическое знание: это фундаментальные знания для проектирования, спецификации и обслуживания электрических систем, которые питают современную промышленность и повседневную жизнь.
