Что делает трансформатор?

Основной ответ

А трансформатор передает электрическую энергию между двумя или более цепями посредством электромагнитной индукции, изменение уровней напряжения без изменения частоты . На практике он повышает напряжение для передачи на большие расстояния (например, с 11 кВ до 400 кВ) или понижает его для безопасного конечного использования (например, с 240 В до 12 В для электроники). Помимо преобразования напряжения, трансформаторы также обеспечивают гальваническую изоляцию, регулируют ток и защищают оборудование от скачков напряжения.

Современные трансформаторы достигают эффективности от 95% до 99% , что делает их одними из самых эффективных электрических устройств в использовании. Будь то подстанция, потребляющая сотни мегаватт, или компактное устройство внутри зарядного устройства для телефона, основополагающий принцип – закон электромагнитной индукции Фарадея – остается тем же самым.

Типы трансформаторов и их применение

Трансформаторы классифицируются по рабочей частоте, конструкции и применению. Понимание различий помогает выбрать правильное устройство для любой конкретной системы.

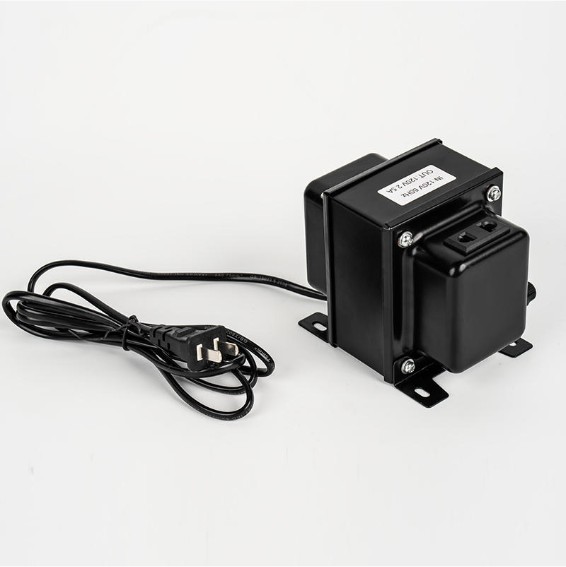

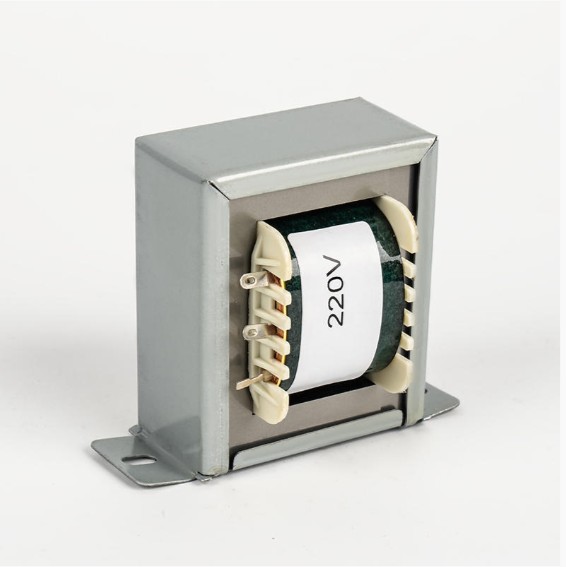

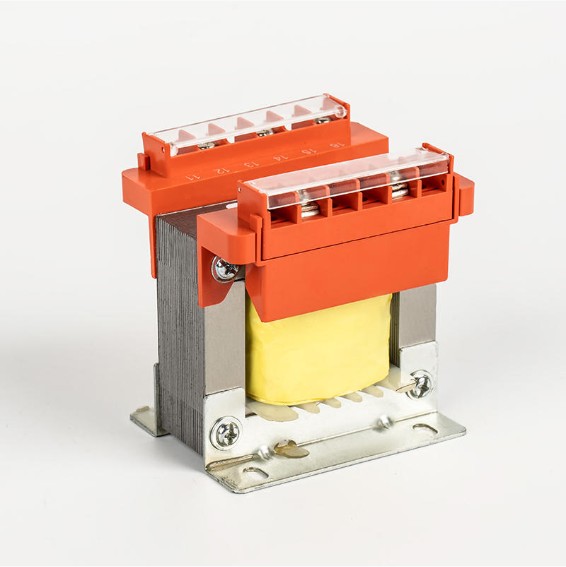

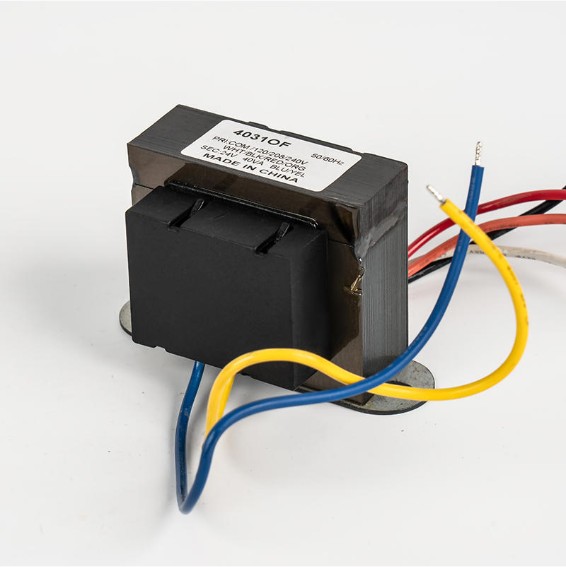

Низкочастотные трансформаторы

Низкочастотные трансформаторы работают на стандартной частоте электросети. 50 Гц или 60 Гц . В них используются ламинированные сердечники из кремниевой стали, чтобы минимизировать потери на вихревые токи. Их ключевые преимущества включают надежность, высокую грузоподъемность и длительный срок службы, часто превышающий 25 лет при правильном обслуживании.

Аpplications of low frequency transformers span a wide range of industries:

• Распределение мощности: Сетевые подстанции переходят с передающего напряжения на потребительское
• Промышленный контроль: Регуляторы напряжения, стабилизаторы и электросварочные аппараты, требующие стабильного сильноточного выхода.
• Освещение и бытовая техника: Системы затемнения, приводы компрессоров HVAC и холодильные установки
• Новая энергия: Фотоэлектрические (PV) инверторы, преобразующие постоянный ток от солнечных панелей в переменный ток, совместимый с сетью, и системы хранения энергии, управляющие циклами зарядки/разрядки.

Компания Ningbo Chuangbiao Electronic Technology Co., Ltd. специализируется на низкочастотных трансформаторах, разработанных для этих сложных условий, предлагая продукцию, обеспечивающую эффективное преобразование энергии и надежную защиту в секторах энергетики, промышленности, освещения, бытовой техники и новой энергетики.

Высокочастотные трансформаторы

Высокочастотные трансформаторы работают от от 20 кГц до нескольких МГц . Поскольку потери в сердечнике для железных сердечников увеличиваются с увеличением частоты, вместо них используются сердечники из феррита или порошкового железа. Основным преимуществом является размер: можно использовать высокочастотный трансформатор, обеспечивающий ту же мощность, что и блок с частотой 50 Гц. От 10 до 100 раз меньше и легче .

Типичные области применения включают импульсные источники питания (SMPS), телекоммуникационное оборудование, медицинские приборы и бортовые зарядные устройства для электромобилей (EV).

Подключение трансформатора тока: как это работает и почему это важно

А current transformer (CT) is a measurement device that produces a reduced, proportional current in its secondary winding, allowing safe measurement of high-current circuits. Correct connection is critical for both accuracy and safety.

Стандартная процедура подключения трансформатора тока

1. Пропустите первичный проводник (измеряемую линию) через окно трансформатора тока или подсоедините к первичным клеммам (P1, P2).
2. Подключите вторичные клеммы (S1, S2) к измерительному прибору — обычно амперметру или счетчику энергии с номинальным током 5 или 1 А.
3. Никогда не оставляйте вторичную обмотку трансформатора тока под напряжением разомкнутой. Аn open secondary can generate dangerously high voltages (potentially thousands of volts) due to the unimpeded magnetomotive force.
4. Соблюдайте маркировку полярности (точечная маркировка или маркировка P1/S1), чтобы обеспечить правильное соотношение фаз при использовании реле защиты.
5. Заземлите одну вторичную клемму согласно стандартной практике (обычно S2 или S1 заземляются на шасси), чтобы предотвратить опасность плавающего напряжения.

Общие коэффициенты трансформации трансформаторов тока: 100:5, 200:5, 400:5 и 1000:5 А . Выбор коэффициента трансформации трансформатора тока меньшего размера приводит к ошибкам насыщения и измерений; Увеличение размера снижает точность при нормальной нагрузке. При заказе всегда указывайте класс точности трансформатора тока (например, класс 0,5 для измерения, класс 5P для защиты).

Трансформатор с креплением на площадку: установка и основные моменты

А pad mount transformer is a ground-level, tamper-resistant unit housed in a locked steel cabinet, connected to an underground distribution network. It is the standard solution for suburban and commercial areas where aerial lines are impractical or undesirable.

Типичные рейтинги варьируются от от 25 кВА до 2500 кВА , с первичным напряжением от 4 кВ до 35 кВ и вторичным напряжением от 120/240 В (однофазное) или от 208Y/120 В до 480Y/277 В (трехфазное).

Основные требования к установке

• Бетонная площадка: Должен быть ровным, конструктивно рассчитанным и иметь размер, соответствующий спецификациям производителя (обычно выступая на 3–6 дюймов за пределы корпуса шкафа).
• Клиренс: Минимум 3 фута свободного рабочего пространства со стороны высокого напряжения; Расстояние 10 футов от зданий согласно рекомендациям NEC.
• Прокладка кабеля: Подземные кабели входят в кабелепроводы, изолированные от влаги и грызунов.
• Заземление: Шкаф и нейтраль должны быть соединены с заземляющим стержнем, приведенным в соответствие с местными требованиями к сопротивлению почвы (обычно <25 Ом).
• Удержание масла: Во многих юрисдикциях требуется наличие вторичной защитной бермы или абсорбирующей прокладки под маслонаполненными агрегатами для предотвращения загрязнения почвы.

Трансформатор и подстанция: как они работают вместе

А substation is a facility that switches, transforms, and regulates electrical power. Transformers are its central components, performing the actual voltage conversion between transmission and distribution levels.

А typical utility substation workflow looks like this:

1. Вход линии передачи: Электроэнергия поступает от электростанции напряжением 115 кВ, 230 кВ или 500 кВ.
2. Понижающий трансформатор: А large power transformer reduces voltage to 12.47 kV, 13.8 kV, or 34.5 kV for primary distribution.
3. Распределительное оборудование и защита: Автоматические выключатели, разъединители и защитные реле изолируют неисправности за миллисекунды.
4. Распределительные трансформаторы: Устройства, монтируемые на опоре или на подставке, дополнительно снижают напряжение до 120/240 В или 480 В для жилого и коммерческого использования.

А single substation power transformer can handle от 10 МВА до 1000 МВА и весит до нескольких сотен тонн. Выход из строя такого блока может привести к обесточению всего региона на несколько недель, поэтому мониторинг и обслуживание трансформаторов подстанций рассматриваются как критически важные инфраструктурные задачи.

Как проверить трансформатор: методы тестирования и на что обратить внимание

Регулярные испытания предотвращают непредвиденные сбои и продлевают срок службы трансформатора. Соответствующее испытание зависит от типа трансформатора и имеющегося оборудования.

Основные визуальные и физические проверки

• Проверьте на предмет утечек масла, коррозии, трещин втулок или повреждений охлаждающих ребер.
• Проверьте уровень масла через смотровое стекло; низкий уровень масла снижает охлаждение и диэлектрическую прочность.
• Прислушивайтесь к необычному гудению, жужжанию или потрескиванию — звуки выше нормального гудения 100–120 Гц могут указывать на ослабление сердечника или частичный разряд.
• Убедитесь, что охлаждающие вентиляторы или насосы (если имеются) работают правильно.

Электрические испытания

• Тест на коэффициент поворота (TTR): Подтверждает, что соотношение первичного и вторичного напряжения соответствует паспортной табличке. Приемлемое отклонение обычно составляет ±0,5% паспортного соотношения.
• Испытание сопротивления изоляции (ИК): Аpply 500 V or 1,000 V DC via a megohmmeter between windings and between windings and core. Values above 1000 МОм обычно считаются безопасными для устройств среднего напряжения.
• Сопротивление обмотки постоянного тока: Обнаруживает короткие витки или ослабленные соединения. Сравните измеренные значения с заводскими данными; отклонения более 2% требуют расследования.
• Анализ растворенных газов (DGA): Для масляных трансформаторов выявляет возникающие неисправности путем измерения газов, растворенных в изолирующем масле (например, ацетилен указывает на искрение, водород указывает на частичный разряд).
• Тест коэффициента мощности/Tan Delta: Измеряет диэлектрические потери в изоляции. Значения, превышающие 0,5%–1% для масляно-бумажных изоляционных систем предполагают проникновение влаги или старение.

Рекомендуемые интервалы технического обслуживания

Выбор подходящего трансформатора для вашего применения

Выбор трансформатора предполагает соответствие нескольких параметров нагрузке и окружающей среде. Недостаточный размер приводит к перегреву и преждевременному выходу из строя; превышение размеров приводит к растрате капитала и увеличению потерь на холостом ходу.

• Номинальная мощность кВА: Рассчитайте общую подключенную нагрузку (в кВт), разделенную на коэффициент мощности, а затем добавьте запас прочности 20–25 % для будущего расширения.
• Коэффициент напряжения: Согласуйте первичное напряжение с напряжением питания, а вторичное напряжение с требованиями нагрузки; проверьте диапазон переключателя ответвлений, если напряжение питания меняется.
• Класс изоляции: Выбирайте сухой тип для помещений, чувствительных к пожару (например, больниц, высотных зданий); масляные для наружных подстанций, где необходимы более высокие номиналы.
• Рабочая частота: Убедитесь в совместимости с частотой 50 Гц или 60 Гц — трансформатор, рассчитанный на частоту 60 Гц, будет перегреваться и входить в насыщение, если будет работать на частоте 50 Гц при том же напряжении.
• Условия окружающей среды: Для влажных, агрессивных или высокогорных сред следует использовать герметизированные обмотки, тропическое покрытие или устройства с пониженными номинальными характеристиками по высоте.

Для промышленных и новых энергетических применений, требующих проверенных низкочастотных трансформаторов, компания Ningbo Chuangbiao Electronic Technology Co., Ltd. предлагает инженерные решения — от сварочных трансформаторов и регуляторов напряжения до фотоэлектрических инверторных трансформаторов и систем хранения энергии — подкрепленные строгими стандартами качества и глубоким опытом применения.
